作為印制電子技術在數字化工業噴印設備上應用的重要一環，傳順科技自主研發的PCB打印機，通過先進的圖形轉移技術，以加成法工作原理，將CAM設計資料轉換成打印數位圖像，再經打印控制直接轉印至PCB面板工件上。采用噴墨打印技術，確保精度高、制程短、全程自動化；無需印制網版，能夠真正突破PCB打印智能高端裝備的技術阻礙，改善生產效率，提高制造精度，節省人力，減少污染，實現綠色環保智能生產。

技術優勢

PCB板字符噴墨打印智造專家

自動化離線RIP軟件系統，對GERBER資料自動處理，轉換成打印格式數位圖像；
打印軟件傻瓜式人機界面，操作便捷，易于上手；
支持多種二維碼、條形碼打?。?/li>
支持工作、待機、停機三種模式，長時間不打印時轉入待機模式，長假期啟用停機模式，降低功耗，保護噴頭及電氣部件。

專利技術的自鎖式彈性夾具裝置及自動吸氣固板，矯正PCB面板曲翹形變，杜絕噴頭撞車風險；
雙CCD相機3點或4點靶標自動對位；
魯棒的抗干擾圖像識別算法，靶標識別率高；
自適應圖形漲縮以及分區補償，打印精度高；
可變墨滴打印控制，打印質量好，實現細線寬、小字符打印，白油塊平滑飽滿，無散墨、衛星點
可變墨滴打印控制，打印質量好，實現細線寬、小字符打印，白油塊平滑飽滿，無散墨、衛星點；
動態UV LED 能量控制，精確控制油墨固化；
雙向掃描，雙工作臺協同，釋放極致產能；
獨創噴頭堵孔補償技術，給噴頭安裝壽命倍增器。

自主的墨水循環控制系統，減少油墨污染，保證打印質量，提高噴頭壽命；
非接觸式噴頭自動清潔裝置，避免噴頭堵孔、斜噴；
自動油墨回收系統，循環利用零損耗；
精準負壓控制系統，保證噴頭供墨穩定，墨滴形態良好。

高品質花崗巖基礎平臺；
高精度直線導軌導向；
磁懸浮直線電機驅動；
精密光柵尺及高端運動控制卡閉環運動控制；
軟硬件冗余控制，實時故障監測報警；
設備運行安全穩定、精度高、壽命長。

支持730mm x 630mm (28"x 24")PCB面板，滿足絕大多數的制板規格需求；
支持定制化選配方案，可選配不同型號、數量的噴頭，以及雙向打印、飛拍對位等先進功能；
支持定制化服務，按客戶需求進行研發生產，例如，可定制生產1300mmx750mm以上規格的超大板打印設備；
預留上下料平臺接口，可方便對接不同廠商的自動線設備；
系統化整體部署解決方案，有效整合各類資源，及時上報設備運行狀態，各類安全報警、故障信息，實時生成各種數據報表，有利于全面實現安全高效生產。

設備配置表

PCB板字符噴墨打印智造專家

型號	設備配置	說明
TS5	4噴頭標準版	噴頭單排安裝，單向打印
TS5	5噴頭選配版	噴頭單排安裝，單向打印
TD5	4噴頭標準版	噴頭單排安裝，雙向打印
TD5	5噴頭選配版	噴頭單排安裝，雙向打印
TD9	8噴頭選配版	噴頭單排安裝，雙向打印
TD9	9噴頭標準版	噴頭單排安裝，雙向打印
TD9-A	TD9 8噴頭選配版單機自動化	噴頭單排安裝，雙向打印，L架自動上下料
TD9-A	TD9 9噴頭標準版單機自動化	噴頭單排安裝，雙向打印，L架自動上下料
TD9-L	8噴頭選配版雙機自動線	噴頭單排安裝，雙向打印，L架自動上下料
TD9-L	9噴頭標準版雙機自動線	噴頭單排安裝，雙向打印，L架自動上下料

規格參數

PCB板字符噴墨打印智造專家

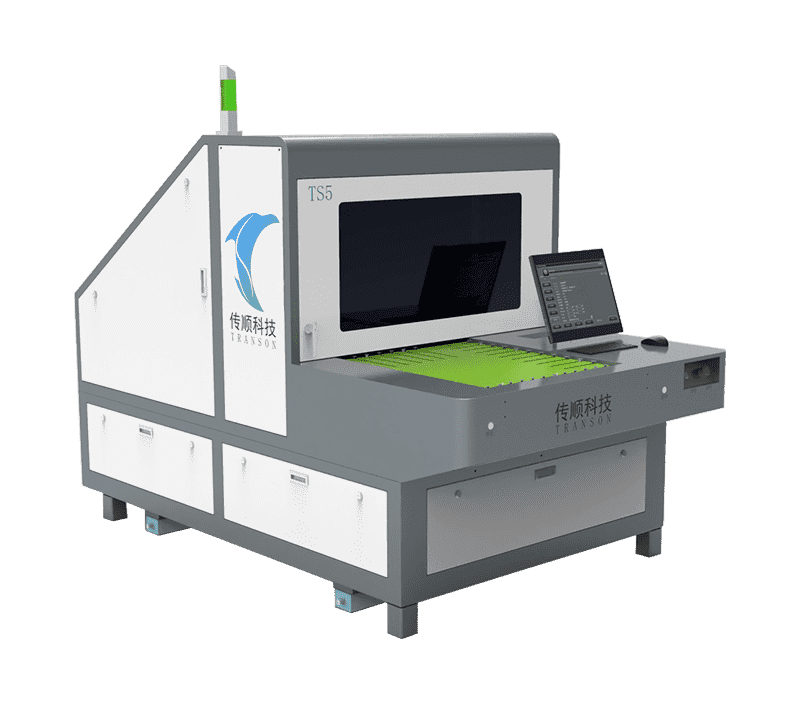

型號/Model：TS5

4個噴頭（可選配5個噴頭）產能可達150面/小時
單機單臺面工作模式
字符白油塊可變動二維碼序列號條形碼等標簽可同步打印，操作簡單

項目	規格參數
噴頭數量	4個噴頭(可選配5個噴頭)
噴頭型號	KM1024a KM1024i 6988H
最大面板	730mm x 630mm (28"x 24")
板厚	0.1mm-8mm
油墨	UV感光油墨 TAIYO AGFA 高仕
固化方式	UV LED
對位方式	雙CCD 3點或4點自動定拍對位
最大分辨率	1440x1440
最小字符尺寸	0.4mm (6pl) 0.5mm (13pl)
最小線寬	60 μm(6pl) 75 μm(13pl)
打印精度	±35μm
重復精度	5 μm
墨滴大小	6pl/13pl
打印模式	A-A / A-B
掃描方式	單向掃描(可選配雙向掃描）
上下料方式	手動上下料
打印效率模式	常規模式(1440x720)	精細模式(1440x1080)	高精模式(1440x1440)
打印速度	150面/小時	120面/小時	90面/小時
電源	220V/50Hz 3500W
氣源	0.4-0.7MPa
工作環境	溫度15-30度相對濕度30%-70%
設備尺寸	2700mmx1450mmx1750mm(長x寬x高)
設備重量	2000kg

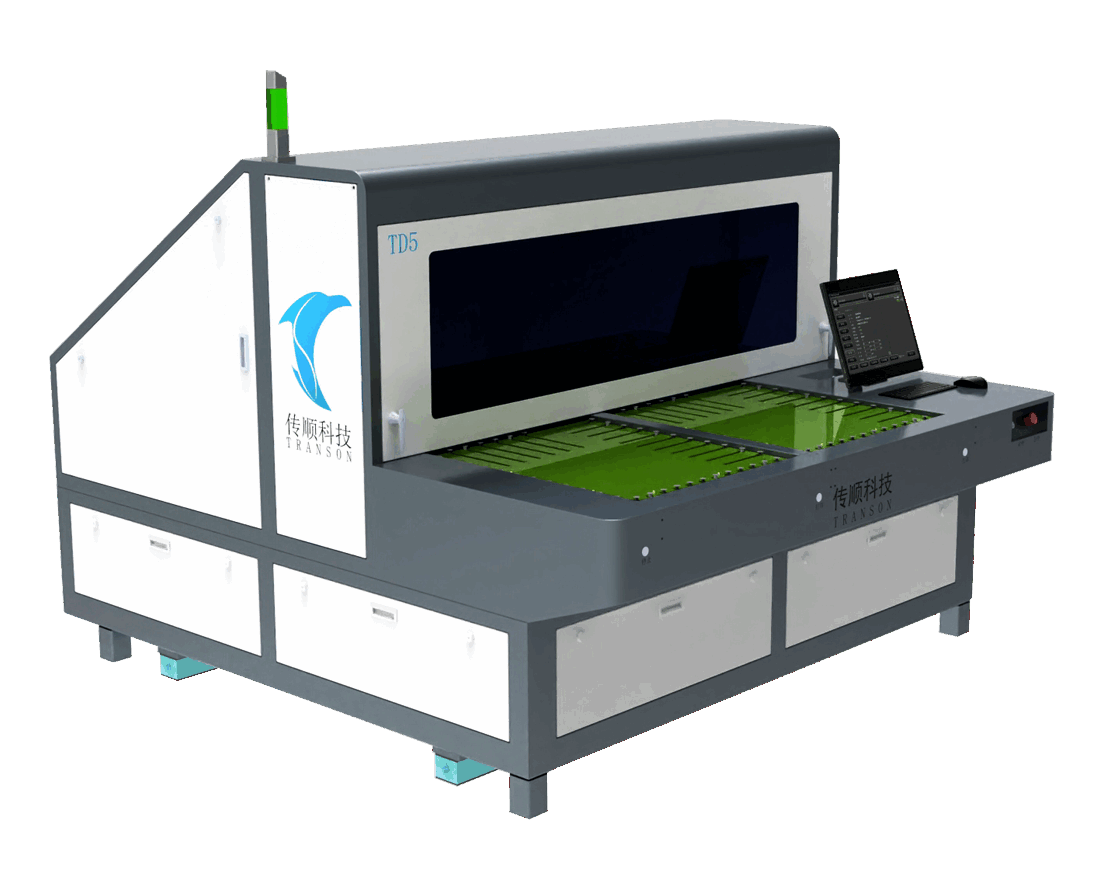

型號/Model：TD5

4個噴頭（可選配5個噴頭）產能可達 300面/小時
單機雙臺面工作模式，最大化噴頭使用率
字符白油塊可變動二維碼序列號條形碼等標簽可同步打印，操作簡單

項目	規格參數
噴頭數量	4個噴頭(可選配5個噴頭)
噴頭型號	KM1024a KM1024i 6988H
最大面板	730mm x 630mm (28"x 24")
板厚	0.1mm-8mm
油墨	UV感光油墨 TAIYO AGFA
固化方式	UV LED
對位方式	雙CCD 3點或4點自動定拍對位
最大分辨率	1440x1440
最小字符尺寸	0.4mm (6pl) 0.5mm (13pl)
最小線寬	60 μm(6pl) 75 μm(13pl)
打印精度	±35 μm
重復精度	5 μm
墨滴大小	6pl/13pl
打印模式	A-A/A-B
掃描方式	單向掃描（可選配雙向掃描）
上下料方式	手動上下料
打印效率模式	常規模式(1440x720)	精細模式(1440x1080)	高精模式(1440x1440)
打印速度	300面/小時	240面/小時	180面/小時
電源	220V/50Hz 5000W
氣源	0.5~0.7MPa
工作環境	溫度20-26度相對濕度50%-60%
設備尺寸	2700mmx2200mmx1750mm(長x寬x高)
設備重量	3500kg

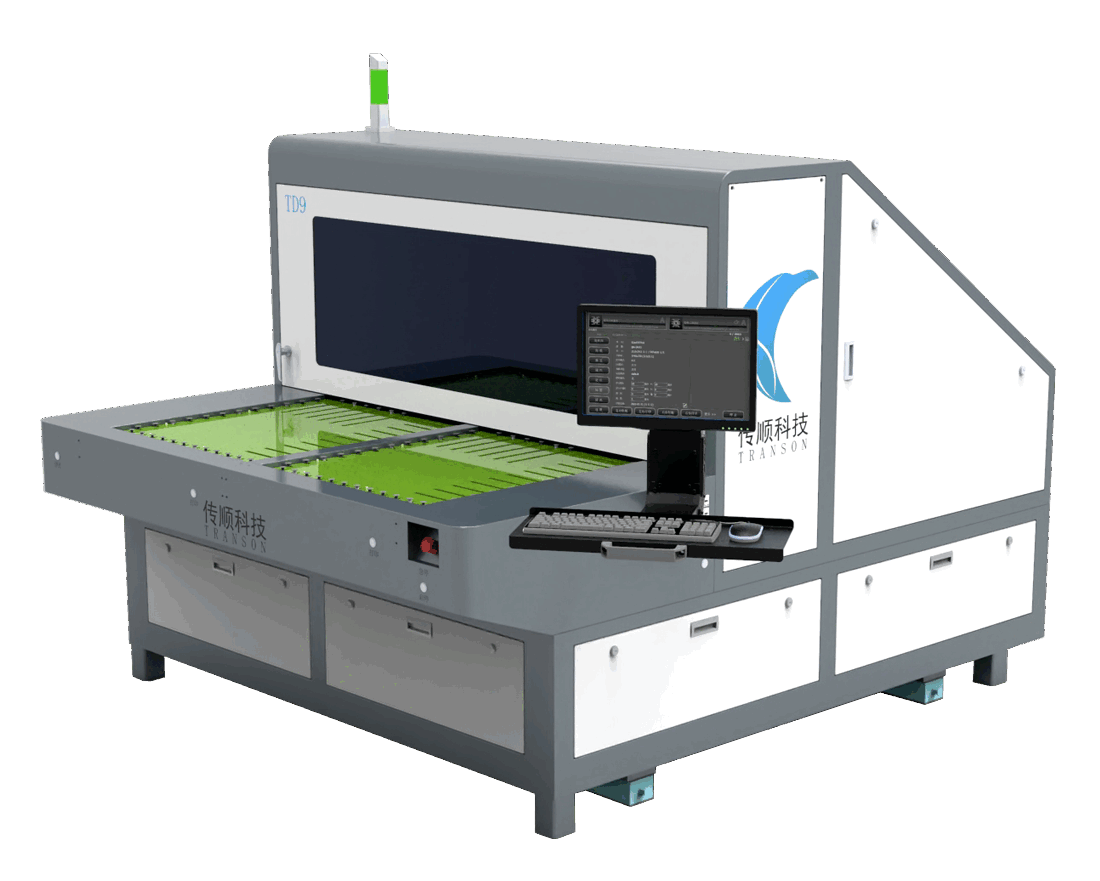

型號/Model：TD9

9個噴頭（可選配8個/16個/18個噴頭）可實現onepass噴印，產能可達520?/?時
單機雙臺面工作模式，最大化噴頭使用率
字符白油塊可變動二維碼序列號條形碼等標簽可同步打印，操作簡單

項目	規格參數
噴頭數量	9個噴頭(可選配8個/16個/18個噴頭)
噴頭型號	KM1024a KM1024i 6988H
最大面板	730mm x 630mm (28"x 24")
板厚	0.1mm-8mm
油墨	UV感光油墨 TAIYO AGFA
固化方式	UV LED
對位方式	雙CCD 3點或4點自動定拍對位（可選配自動飛行對位）
最大分辨率	1440x1440
最小字符尺寸	0.4mm (6pl) 0.5mm (13pl)
最小線寬	60 μm(6pl) 75 μm(13pl)
打印精度	±35 μm
重復精度	5 μm
墨滴大小	6pl/13pl
打印模式	A-A/A-B
掃描方式	單向掃描（可選配雙向掃描）
上下料方式	自動上下料（手動上下料）
打印效率模式	常規模式(1440x720)	精細模式(1440x1080)	精細模式(1440x1440)
打印速度	520面/小時	380面/小時	280面/小時
電源	220V/50Hz 5500W
氣源	0.5-0.7MPa
工作環境	溫度20-26度相對濕度50%-60%
設備尺寸	2700mmx2000mmx1750mm(長x寬x高)
設備重量	3500kg

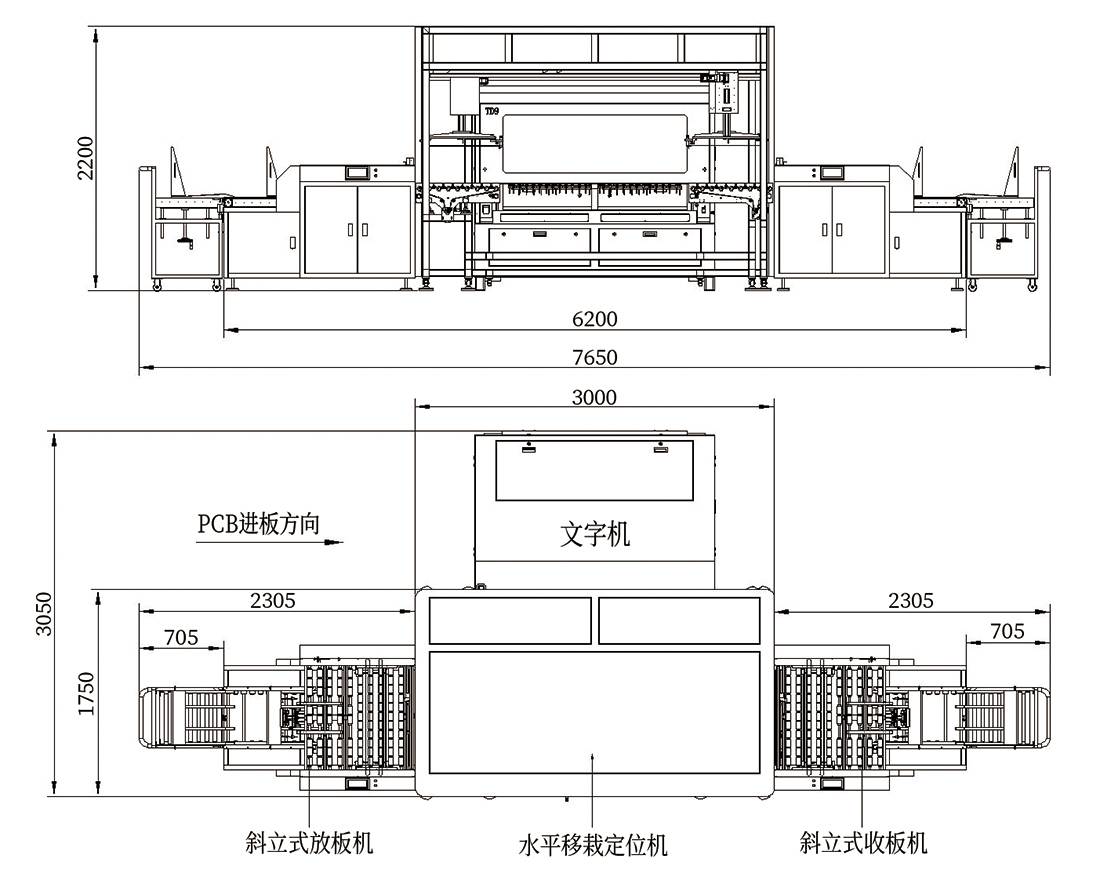

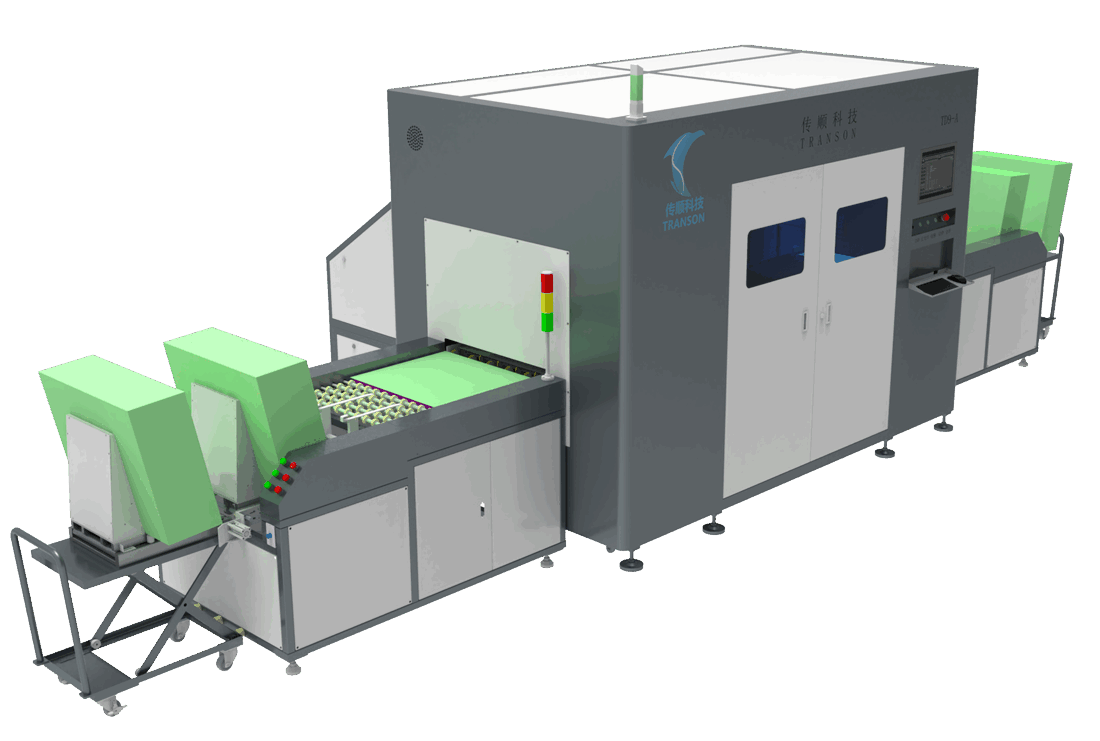

型號/Model：TD9-A 單機自動化

尺寸：7650mm×3050mm×2200mm(長X寬X高）
配備標準L架或插架式收放板機
自動處理NG板料
人工輔助換面打印（支持單機模式）
TD9-A打印速度420面/小時(受限于自動上下料機構速度)
高產能，高精度，高附加值，打造智能化字符打印生產線，開啟高產新時代

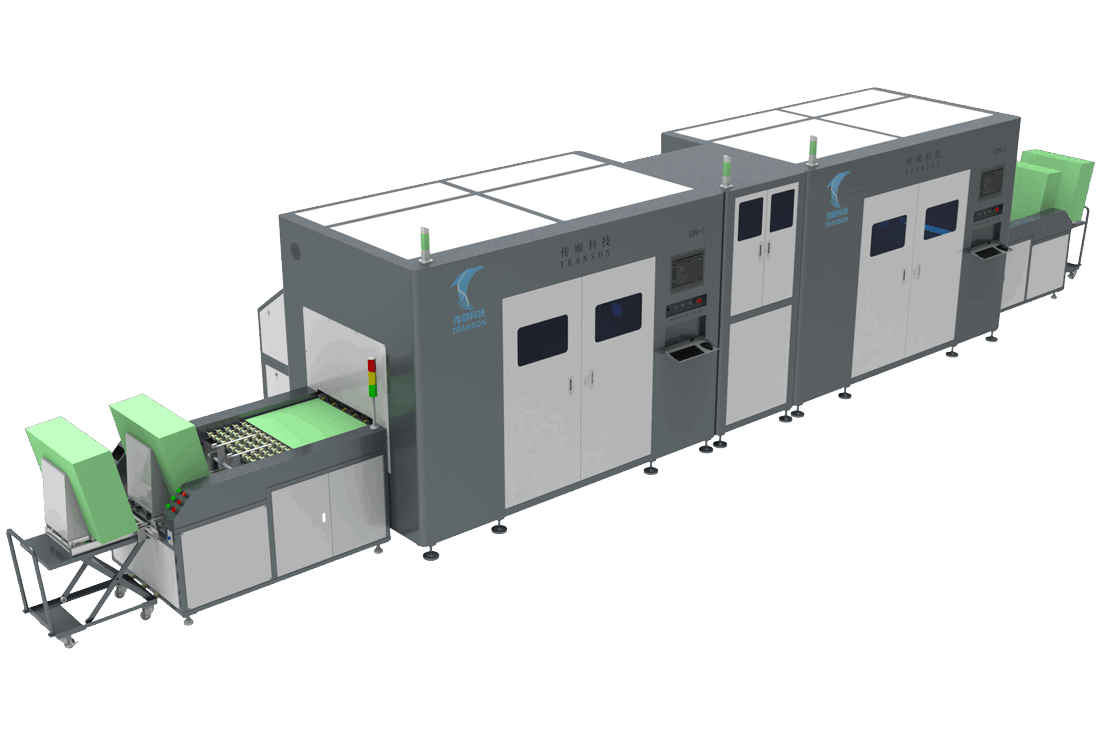

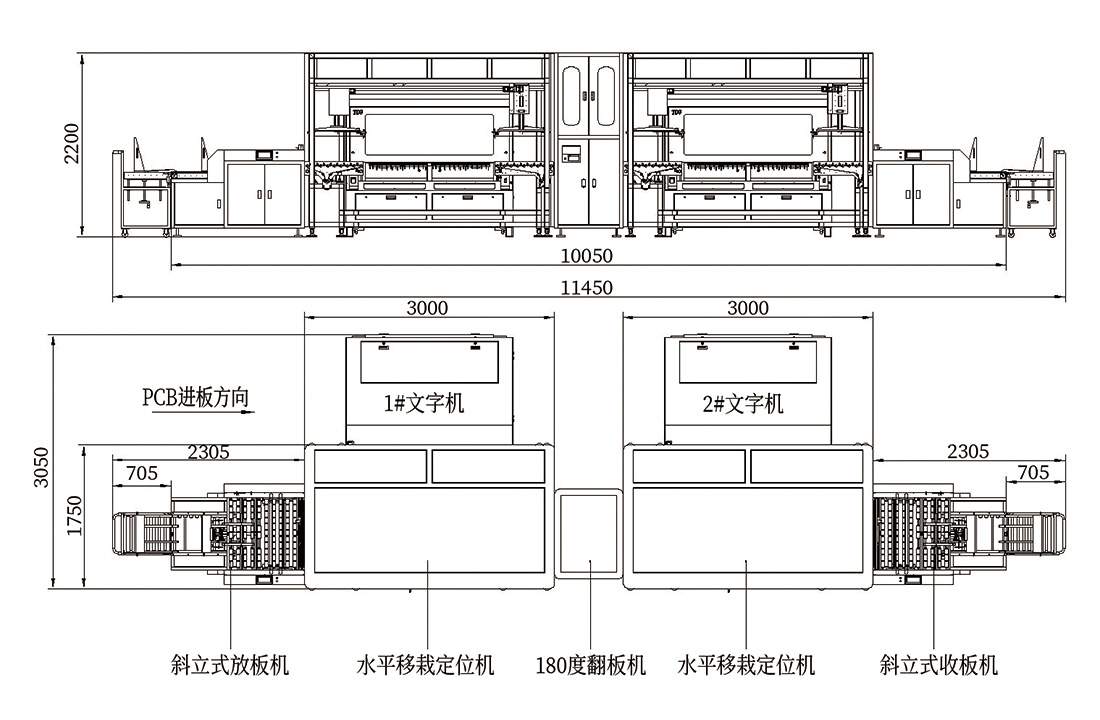

型號/Model：TD9-L雙機連線自動化

按實際廠房布局配備相應工位單機，對接上下游自動線
自動處理NG板料
自動翻板換面打印
打印速度420塊/小時
高產能，高精度，高附加值，打造智能化字符打印生產線，開啟高產新時代
